Tuleje i Końcówki w Hydraulice Siłowej – Kluczowe Elementy Układów Hydraulicznych

Współczesne układy hydrauliczne, które znajdują zastosowanie w przemyśle, motoryzacji, budownictwie czy maszynach rolniczych, składają się z wielu skomplikowanych komponentów. Wśród nich znajdują się również tuleje i końcówki – elementy, które choć na pierwszy rzut oka mogą wydawać się mało istotne, pełnią w rzeczywistości kluczową rolę w zapewnieniu prawidłowego funkcjonowania całego układu hydraulicznego. Ich jakość, precyzja wykonania oraz dobór odpowiednich materiałów mają znaczący wpływ na niezawodność, efektywność i trwałość urządzeń.

1. Rola Tulei i Końcówek w Układach Hydraulicznych

W hydraulice siłowej, która opiera się na wykorzystaniu cieczy pod ciśnieniem do przenoszenia energii, tuleje i końcówki pełnią funkcje, które umożliwiają prawidłowe połączenie i uszczelnienie różnych elementów układu. Do ich głównych zadań należy:

• Zabezpieczenie przed wyciekiem: Tuleje i końcówki zapobiegają nieszczelnościom, dzięki czemu ciśnienie w układzie może być utrzymane na odpowiednim poziomie.
• Przenoszenie obciążeń mechanicznych: Tuleje są często wykorzystywane do podtrzymywania innych elementów, redukcji tarcia oraz zmniejszenia zużycia w miejscach, gdzie występują duże siły ściskające.
• Dopasowanie elementów: Końcówki i tuleje umożliwiają dokładne dopasowanie rozmiarów i kształtów poszczególnych elementów układu hydraulicznego, co jest szczególnie ważne w przypadku niestandardowych komponentów.

2. Typy Tulei i Końcówek w Hydraulice Siłowej

Tuleje i końcówki wykorzystywane w hydraulice siłowej są dostępne w wielu wariantach, które różnią się kształtem, materiałem, funkcjonalnością oraz sposobem montażu. Najczęściej spotykane rodzaje to:

2.1. Tuleje

Tuleje są cylindrycznymi elementami, które służą do zmniejszania zużycia i ścierania elementów łożyskowych w układach hydraulicznych. Wykorzystywane są również do stabilizowania rur, przewodów i innych elementów przesyłających ciecz pod ciśnieniem.

• Tuleje łożyskowe: Używane do podtrzymywania elementów ruchomych w maszynach, takich jak tłoki czy siłowniki. Zapewniają one płynny ruch przy minimalnym tarciu, co zwiększa wydajność układu.
• Tuleje redukcyjne: Służą do zmiany średnicy rur lub przewodów, zapewniając szczelne połączenie między różnymi elementami układu.
• Tuleje ustalające: Pomagają w precyzyjnym ustawieniu elementów w obrębie układu hydraulicznego, np. przy montażu siłowników lub innych części ruchomych.

2.2. Końcówki

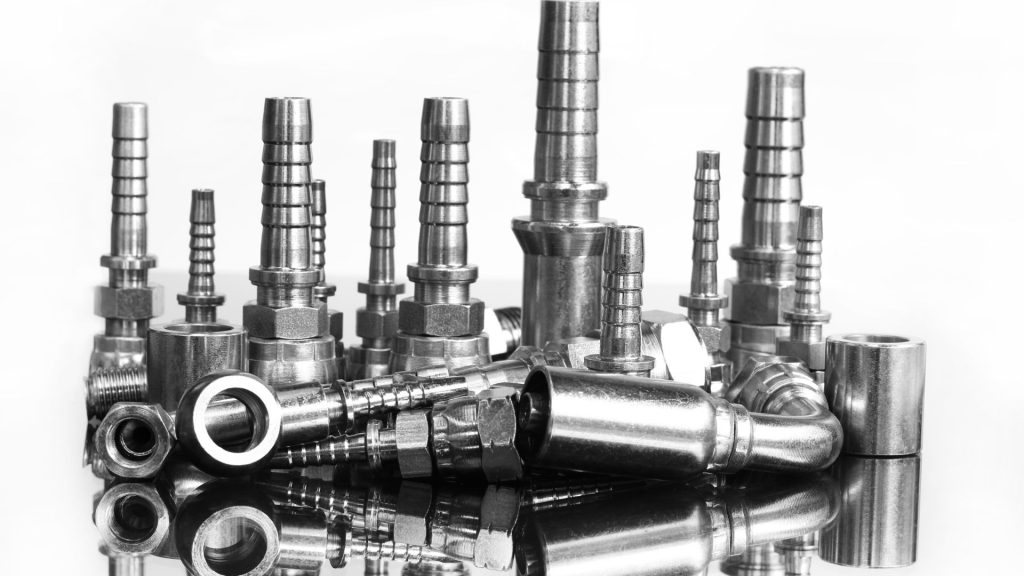

Końcówki w układach hydraulicznych mają za zadanie łączyć różne elementy, takie jak węże, przewody, rurki czy dysze. Dzięki zastosowaniu odpowiednich końcówek, możliwe jest szybkie i pewne podłączenie elementów bez ryzyka wycieków.

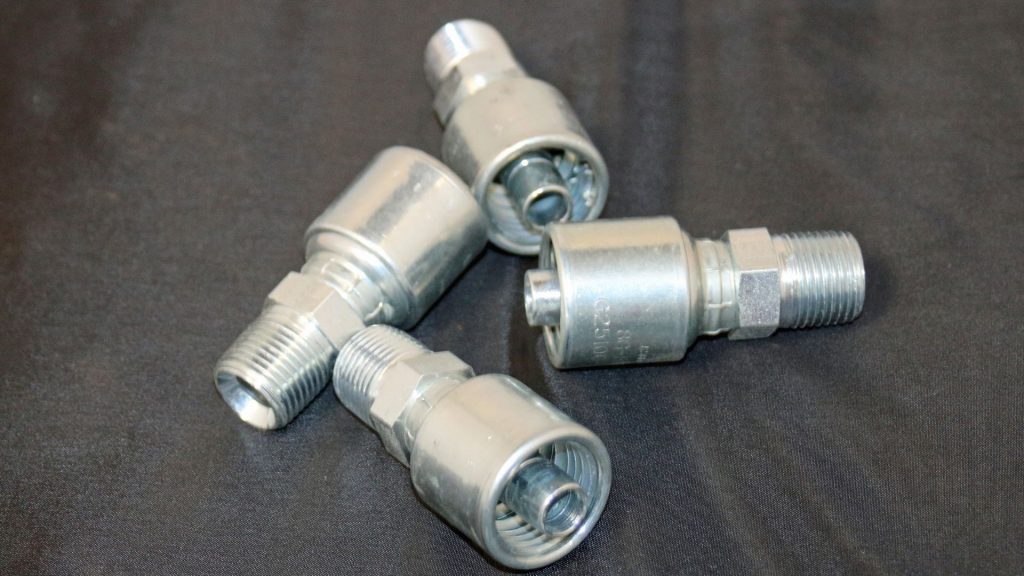

• Końcówki węży hydraulicznych: Są to złączki, które umożliwiają montaż węży do rur lub innych komponentów. Zawierają mechanizmy uszczelniające, które eliminują ryzyko wycieków.
• Końcówki do rur: Stosowane w miejscach, gdzie rury muszą zostać połączone z innymi elementami. Najczęściej są to gwintowane lub zaciskane końcówki, które zapewniają trwałe i szczelne połączenie.
• Końcówki z gwintem lub szybkozłączki: W zależności od konstrukcji układu, końcówki mogą być wyposażone w różne systemy łączenia, takie jak gwint, złącza mechaniczne, szybkozłączki czy złącza kielichowe.

3. Materiały Wykorzystane do Produkcji Tulei i Końcówek

Jakość materiałów, z których produkowane są tuleje i końcówki, ma kluczowe znaczenie dla trwałości i niezawodności układów hydraulicznych. Elementy te muszą charakteryzować się wysoką odpornością na ciśnienie, korozję, ścieranie oraz wysokie temperatury. Do najczęściej wykorzystywanych materiałów należą:

• Stal węglowa: Jest to materiał charakteryzujący się dużą wytrzymałością mechaniczną, odporny na działanie wysokich ciśnień, ale może wymagać ochrony przed korozją w trudnych warunkach.
• Stal nierdzewna: Idealna do zastosowań w środowiskach, gdzie występuje ryzyko korozji (np. w przemyśle spożywczym, chemicznym czy morskim).
• Aluminium: Stosowane w elementach, które nie muszą wytrzymywać bardzo wysokich obciążeń, ale wymagają niskiej masy.
• Tworzywa sztuczne: Często wykorzystywane w elementach uszczelniających (np. pierścienie uszczelniające, oringi), gdyż są odporne na działanie wielu chemikaliów i mają dobre właściwości izolacyjne.

4. Znaczenie Precyzyjnego Montażu i Doboru Tulei oraz Końcówek

Aby układ hydrauliczny działał niezawodnie, niezwykle ważny jest precyzyjny montaż tulei i końcówek. Niedokładności w połączeniach mogą prowadzić do nieszczelności, co z kolei może skutkować utratą ciśnienia, zniszczeniem innych elementów systemu lub nawet całkowitą awarią układu.

• Zgodność z normami: Tuleje i końcówki muszą być dopasowane do konkretnego systemu hydraulicznego. Standardy, takie jak ISO, SAE czy DIN, określają odpowiednie wymiary i tolerancje, które muszą zostać spełnione, aby zapewnić szczelność i wytrzymałość połączenia.
• Kontrola jakości: Elementy hydrauliczne, w tym tuleje i końcówki, powinny być regularnie sprawdzane pod kątem zużycia i uszkodzeń. W tym celu stosuje się między innymi testy ciśnieniowe oraz kontrolę szczelności.

5. Przykłady Zastosowań Tulei i Końcówek w Hydraulice Siłowej

Tuleje i końcówki znajdują szerokie zastosowanie w wielu gałęziach przemysłu. Poniżej przedstawiamy kilka przykładów:

• Maszyny rolnicze: Tuleje i końcówki są wykorzystywane do łączenia elementów układów hydraulicznych w maszynach takich jak ciągniki, kombajny czy prasy rolnicze.
• Przemysł motoryzacyjny: W pojazdach ciężarowych i maszynach budowlanych tuleje łożyskowe oraz końcówki węży hydraulicznych umożliwiają funkcjonowanie układów hamulcowych, napędowych czy zawieszenia.
• Przemysł budowlany: W urządzeniach takich jak dźwigi, koparki, wiertnice i betoniarki, tuleje i końcówki stanowią część układów napędowych i sterujących.

6. Podsumowanie

Tuleje i końcówki stanowią integralną część układów hydraulicznych, a ich odpowiedni dobór i montaż mają kluczowe znaczenie dla prawidłowego działania maszyn i urządzeń. Wysoka jakość materiałów, precyzyjne wykonanie oraz dostosowanie do specyfiki danego układu są niezbędne, aby zapewnić niezawodność, efektywność i długowieczność całego systemu hydraulicznego. Inwestowanie w odpowiednie tuleje i końcówki to nie tylko gwarancja bezpieczeństwa, ale także oszczędności związanych z mniejszymi kosztami eksploatacyjnymi i mniejszą liczbą awarii.
